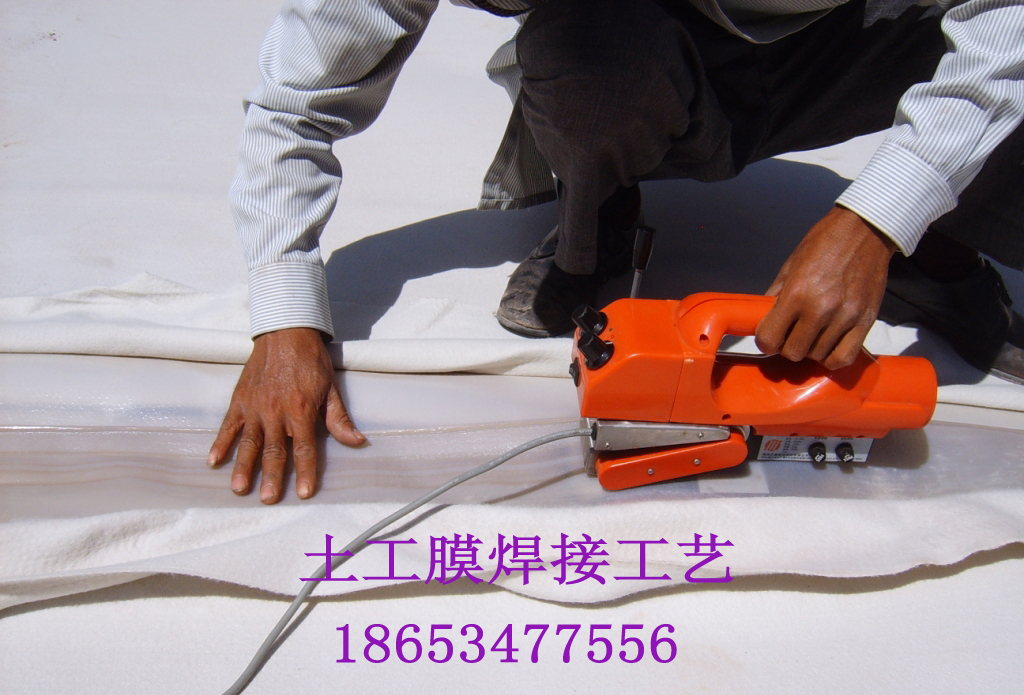

1.熱鍥焊機焊接工序分為：HDPE土工膜調節壓力 設定溫度設定速度焊縫搭接檢查裝膜入機啟動(dòng)馬達加壓焊接。
2.接縫處不得有油污、灰塵，HDPE土工膜的搭接段面不應夾有泥沙等雜物，當有雜物時(shí)必須在焊接前清理干凈。
3.每天焊接開(kāi)始時(shí)，必須在現場(chǎng)先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并用拉力機現場(chǎng)進(jìn)行剝離和剪切試驗,試樣合格后,便可用當時(shí)調整好的速度、壓力、溫度進(jìn)行正是焊接。試樣上需標明日期、時(shí)刻、環(huán)境溫度。熱鍥焊機在焊接過(guò)程中，需隨時(shí)注意焊機的運行情況，要根據現場(chǎng)的實(shí)際情況對速度和溫度進(jìn)行微調。
4.焊縫要求整齊、美觀(guān)、不得有滑焊、跳走現象。
5.在遇上土工膜長(cháng)度不夠時(shí)，需要長(cháng)向拼接HDPE土工膜，應先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應成T字型，不得十字交叉。
6.相鄰土工膜焊縫應盡量錯縫搭接，膜塊間形成的結點(diǎn)，應為T(mén)字型，盡量減少十字型，縱模向焊縫交點(diǎn)處應用擠壓焊機加強。
掃碼加微信
